Desenvolvimento do Sinótico para a planta Festo Didatic(SENAI)

Sinótico desenvolvido com o software  ELIPSE E3, apenas utilizando a biblioteca disponível e o software RSLOGIX, a comunicação entre o CLP Micro Logix 1500 e o ELIPSE E3 foi feita a partir de um servidor OCP, diferente  da qual eu fazia com ARDUINO e o SCADABR.

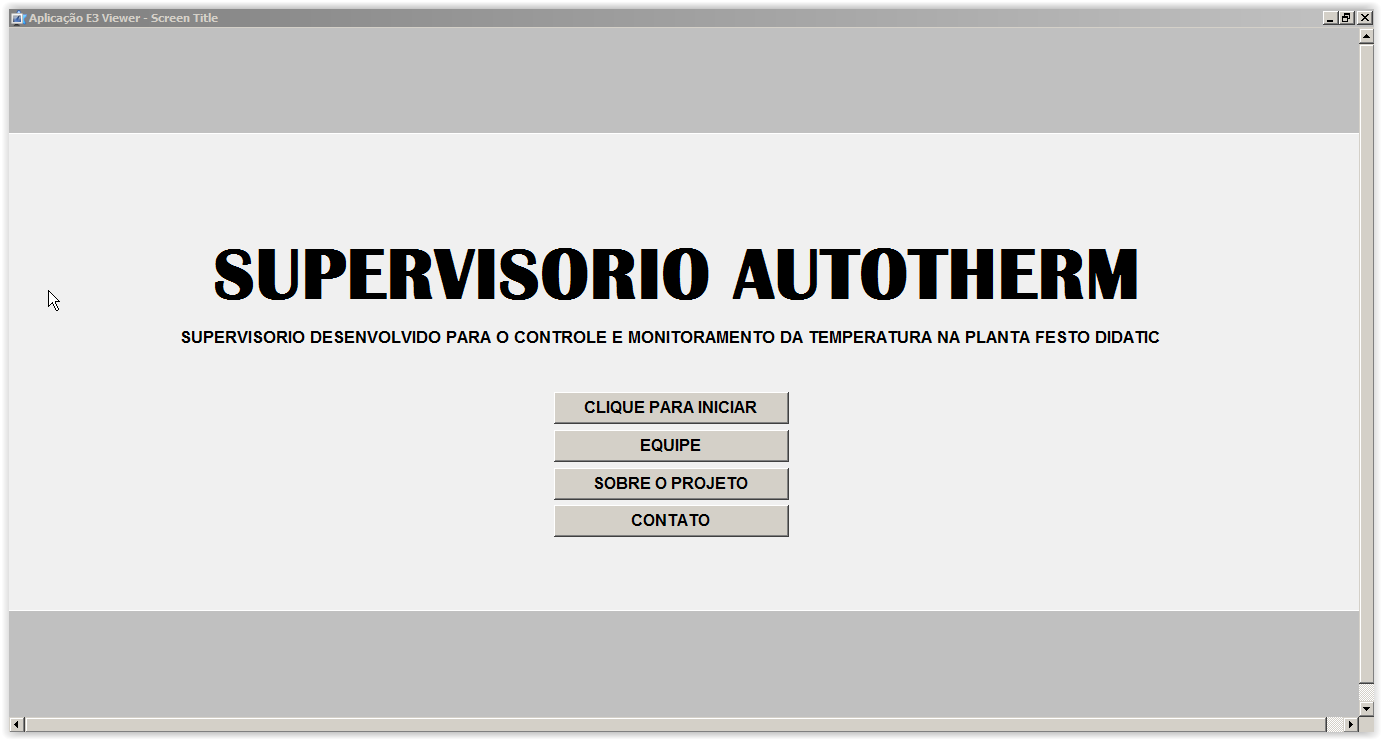

 TELA INICIAL.


TELA DE SINTONIA PARA VAZÃO E NÍVEL.

TELA DE TENDÊNCIAS.

TELA DE ALARMES.

SINÓTICO EM FUNCIONAMENTO


PLANTA PARA QUAL O SUPERVISÓRIO FOI DESENVOLVIDO :






Share:

Monday, July 27, 2015

Painel da Planta D3

  1.  A ideia inicial é remover o CLP antigo da Yokogawa e instalar  o CLP Allen Bradley Micro Logix 1000 para melhor funcionamento da planta. Esse é um projeto de um grande amigo que pediu minha ajuda, no começo de tudo o CLP antigo esta'pendurando' entre a fiação do painel, removemos o mesmo e instalamos o novo CLP de acordo com as entradas e saídas dos instrumentos, botoeiras e LEDS do painel, foi um pouco trabalhoso, mais de certa forma foi gratificante, apesar da falta de braçadeiras e terminais adequados para o serviço, conseguimos fazê-lo em menos de 1 hora.


  • REMOÇÃO DO CLP DA YOKOGAWA
  • INSTALAÇÃO DO CLP DA ROCKWELL


2.  Organização do Painel





  • ARRUMAÇÃO DOS CABOS
  • ORGANIZAÇÃO DOS EQUIPAMENTOS.
  • PELA FALTA DE (BRAÇADEIRAS/ TERMINAIS) NÃO FICOU VISUALMENTE BONITO


 3 .Próximo passo foi estabelecer a comunicação entre o CLP e o LT(Transmissor de Nível), o problema é que o CLP Allen Bradley não trabalhava com o protocolo FieldBus, nos restou utilizar o FI302 da SMAR,um conversor de sinal FielBus para  o protocolo 4 a 20 mA.


  • CONVERSOR UTILIZADO
  • HÁ OUTRO(H1302)

4. Informações adicionais sobre outros equipamentos do painel:


  • CONVERSOS ESTÁTICO
  • MÓDULOS FIELDBUS



  • INVERSOR DE FREQUÊNCIA
  • FONTE DE 24VDC




Share:

PFC II (Projeto Final de Curso 2)(SENAI)

Recebemos a proposta de introduzir o sistema  de controle para a empresa SENAI-CETIND, um controle que permita a manipulação da temperatura no sistema; intuitivo de forma que qualquer pessoa sem conhecimento profundo de instrumentação ou experiência na área possa operá-la com toda a eficiência e segurança e pressupondo que a mesma entenderia o funcionamento do controle de temperatura de forma simplificada e didática.
O projeto em questão esta em fase de desenvolvimento e modificações constantes postarei neste blog fases do processo de análise e desenvolvimento, assim como toda a documentação possível e dados com credibilidades e embasamento teórico e pratico.


Planta Festo Didatic



Instalação do CLP Micro Logix 1500



CLIQUE PARA AMPLIAR



Determinação das entradas e saídas digitais e analógicas:


                                                          CLIQUE PARA AMPLIAR




Criação para a Logica de Controle Local


CLIQUE PARA AMPLIAR



ESQUEMA DESENVOLVIDO NO NANOCAD


CLIQUE PARA AMPLIAR


TELAS DO SUPERVISÓRIO (SINÓTICO)



TELA INICIAL DO SINÓTICO

CLIQUE PARA AMPLIAR

TELA DO SINÓTICO


CLIQUE PARA AMPLIAR

TELA DE TENDÊNCIAS


CLIQUE PARA AMPLIAR

TELA DE ALARME


CLIQUE PARA AMPLIAR
